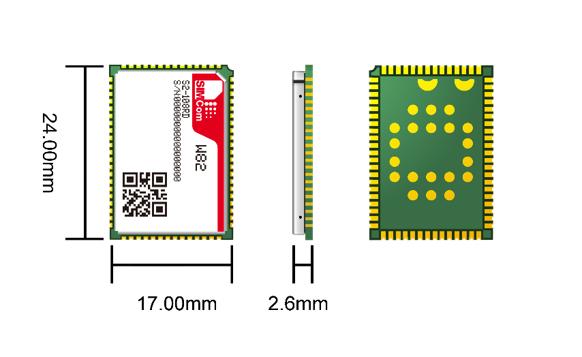

W82

W82是基于高通公司WCN6856芯片组的小型低功耗Wi-Fi和BT模块。该模块符合IEEE标准802.11a/b/g/n/ac/ax。该模块与WLAN/BT处理器、基带和2.4G/5G（6G）RF收发器集成。支持SIMCom 5G模块SIM8260X之间通过PCIe接口进行数据通信。该模块可用于5G CPE、mifi、汽车网络、路由器和其他无线终端。

点击我询价

产品详情

General Features

• WLAN Frequency：2.4GHz/5GHz(6GHz)
• Voltage range : 3.3V ~ 4.25V, Typ: 3.8V
• Operation temperature: -30℃ ~ +70℃
• Dimensions: 17*24*2.6mm
• Weight:2g±0.2g
• WLAN Standard: IEEE802.11 a/b/g/n/ac/ax, 2x2+2x2, dual MAC
• Modulation Mode: CCK, BPSK, QPSK, 16QAM, 64QAM, 256QAM, 1024QAM
• Encryption Mode: WPA3
• Operator Mode: AP,STA
• BT Protocol: BT 5.2

Transmitting Power

• 802.11ac_VHT20/MCS8： 14dbm
• 802.11ac_VHT40/MCS9： 13dbm
• 802.11ac_VHT80/MCS9： 13dbm
• 802.11ax_HE20/MCS11： 11dbm
• 802.11ax_HE40/MCS11： 11dbm
• 802.11ax_HE80/MCS11： 11dbm
• 802.11ax_HE160/MCS13： TBD

Receive Sensitivity

• 802.11ac_VHT20/MCS8： -72.1dbm （5GHz）
• 802.11ac_VHT40/MCS9： -67.3dbm （5GHz）
• 802.11ac_VHT80/MCS9： -64.5dbm （5GHz）
• 802.11ax_HE20/MCS11： -64.4dbm （2.4GHz）
• 802.11ax_HE40/MCS11： -55.5dbm （2.4GHz）
• 802.11ax_HE20/MCS11： -65.4dbm （5/6GHz）
• 802.11ax_HE40/MCS11： -63.0dbm （5/6GHz）
• 802.11ax_HE80/MCS11： -60.3dbm （5/6GHz）
• 802.11ax_HE160/MCS13： TBD（5/6GHz）

Date

• 802.11ax： 3.6Gbps(2x2+2x2)
• BT 5.1： 2Mbps

Certifications

• CE(RED)*

RoHS*/REACH*

Interfaces

• I2S
• PCIe
• BT
• UART
• GPIOs
• Antenna * 2
